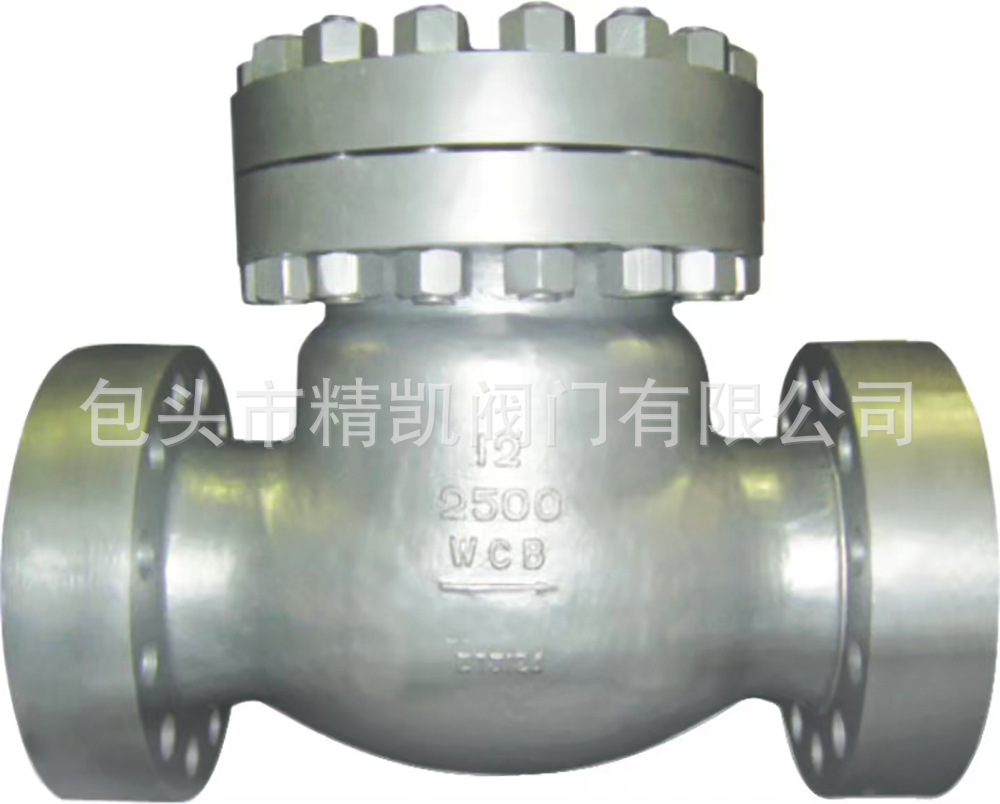

磅級電站旋啟式止回閥產品引用標準
設計與制造：ANSI B16.34 E101
結構長度：ANSI B16.10 E101
壓力溫度等級：ANSI B16.34 E101
試驗與檢驗：API598 E101
磅級電站旋啟式止回閥產品用途
磅級電站旋啟式止回閥適用于Class1500～2500Lb，工作溫度-29～570℃的石油、化工、火力電站等各種工況的管路上。適用介質為：水、油品、蒸汽等。
磅級電站旋啟式止回閥產品結構特點
1.產品設計制造按ANSIB16.34、E101標準，可與進口設備配備使用。
2.閥門中腔采用壓力自緊式密封結構，內腔壓力越高密封性能越好。支管兩端為3.支管兩端為對焊連接，適應不同的接管要求。
4.閥門耐壓部件選用優質耐熱合金鋼制造，高溫性能好，承受壓力高，耐用、安全、可靠。
5.閥瓣、閥座的密封面采用司太立（stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長。
6.閥瓣圍繞閥座外的銷軸旋轉，減少關閉時發生猛烈沖擊。
7.內裝式的銷軸結構，減小外泄漏點，使用更可靠。
磅級電站旋啟式止回閥主要零件材料
零件名稱 | 材料牌號 | |||
閥體 | WCB | WC1 | WC6 | WC9 |
閥座 | 25 | 15Cr1MoA | 12Cr1MoVA | |
閥瓣 | WCB | WCI | WC6 | WC9 |
搖桿 | WCB | WCI | WC6 | WC9 |
閥蓋 | 25 | 15Cr1MoA | 12Cr1MoVA | |
密封環 | 1Cr17Ni2 | 20Cr1MoVA | ||
密封環 | S軟鋼（增強柔性石墨） | S軟鋼 | F軟鋼 | |
磅級電站旋啟式止回閥主要尺寸及重量
公稱通徑PNS（in） | 外形和連接尺寸（mm） | 重量（Kg） | ||
d | L | H | ||
2 1/2 | 56 | 254 | 282 | 57 |
3 | 64 | 325 | 300 | 57 |
4 | 84 | 406 | 350 | 80 |
5 | 100 | 483 | 425 | 115 |
6 | 126 | 559 | 400 | 180 |
8 | 158 | 711 | 490 | 270 |
10 | 200 | 864 | 540 | 430 |
12 | 250 | 991 | 650 | 630 |
14 | 280 | 1067 | 710 | 1400 |
公稱通徑PNS（in） | 外形和連接尺寸（mm） | 重量（Kg） | ||
d | L | H | ||
2 1/2 | 50 | 330 | 240 | 40 |
3 | 60 | 368 | 305 | 60 |
4 | 80 | 457 | 315 | 95 |
5 | 96 | 533 | 409 | 170 |
6 | 118 | 610 | 465 | 186 |
8 | 147 | 762 | 528 | 415 |
10 | 180 | 914 | 613 | 658 |
12 | 222 | 1041 | 680 | 1200 |
14 | 254 | 118 | 745 | 1638 |
公稱通徑PNS（in） | 外形和連接尺寸（mm） | 重量（Kg） | ||
d | L | H | ||
3 | 54 | 368 | 297 | 44 |
4 | 70 | 457 | 385 | 110 |
5 | 86 | 533 | 410 | 130 |
6 | 104 | 610 | 455 | 192 |
8 | 130 | 762 | 557 | 466 |
10 | 162 | 914 | 615 | 730 |
12 | 210 | 1041 | 715 | 1120 |
14 | 234 | 1118 | 790 | 1495 |
16 | 264 | 1245 | 815 | 1950 |
18 | 304 | 1397 | 815 | 2400 |
聲明：因各地客戶詢價情況不同，本文中所有文字、數據、圖片均只適用于參考，閥門及配套設備的具體參數、結構尺寸參數、價格（開票情況及運費情況）等詳情，請來電或發郵件咨詢。咨詢熱線：13384845839(微信同號) 電話：0472-6868848 傳真：0472-6868848 商務QQ:896533501，郵箱：13384845839@163.com
