結構特點

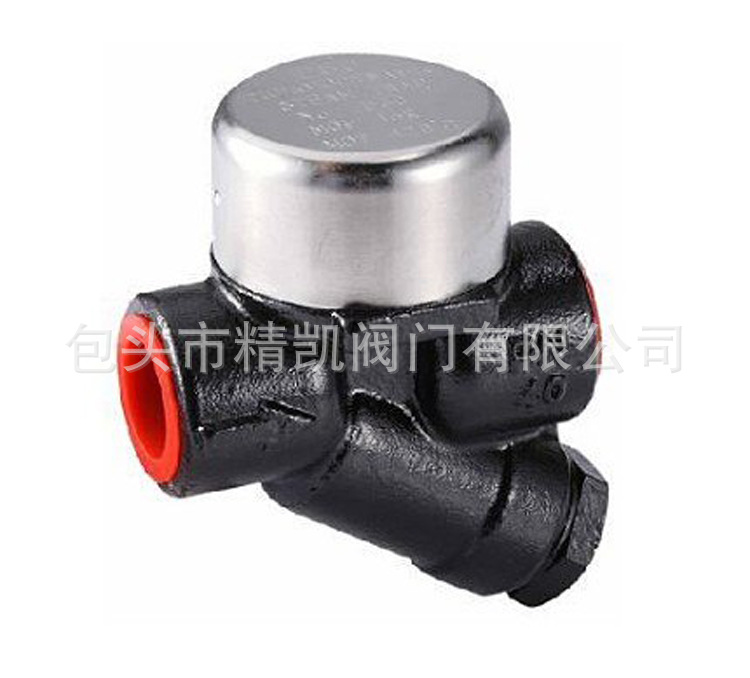

1. CS19H型熱動力式疏水閥帶蒸汽或空氣保溫裝置，不受環境溫度影響，減少動作頻率，延長壽命。
2. 備有過濾器和排污。
3. 該閥動作靈敏可靠，排水量大。

適用范圍

當前疏水閥廣泛地應用于城建、化工、冶金、石油、制藥、食品、飲料、環保中。

結構示意圖

shushufa-21-b

工作原理：

本疏水閥是利用熱動力學特性，當凝結水排流較低時會發生第二次蒸發，并在粘度、密封等方面與蒸汽方面存在差異驅動啟閉件。

主要零件材料

主要零件	閥體	閥蓋	閥片	閥帽
材料	鑄鋼	鍛鋼	不銹鋼	不銹鋼

主要外型及連接尺寸

產品型號	DN	尺寸（mm）
		螺紋連接		承插焊連接				法蘭連接
		L	H	L	H	d1	t	L	H	D	D1	D2	b	f	Z-Φd
CS19H-16/25/40C CS69H-16/25/40C CS49H-16/25/40C	15	90	80	75	80	23	7	150	110	95	65	45	14	2	4-Φ14
	20	90	90	85	90	28	7	150	110	105	75	55	14	2	4-Φ14
	25	90	115	90	115	33	10	160	115	115	85	65	14	2	4-Φ14
	32	120	138	120	138	42	12	230	138	135	100	78	16	2	4-Φ18
	40	120	148	120	148	52	12	230	148	145	110	85	16	3	4×Φ18
	50	140	163	140	163	62	12	230	163	160	125	100	16	3	4×Φ18
	65	/	/	/	/	/	/	250	185	180	145	120	18	3	4×Φ18
	80	/	/	/	/	/	/	280	285	195	160	135	20	3	8×Φ18
	100	/	/	/	/	/	/	310	315	215	180	155	20	3	8×Φ18
CS19H-16Z CS49H-16Z	15	90	80	75	80	23	7	150	110	95	95	45	14	2	4-Φ14
	20	90	90	85	90	28	7	150	110	105	75	55	14	2	4-Φ14
	25	90	115	90	115	33	10	160	115	115	85	65	14	2	4-Φ14

聲明：因各地客戶詢價情況不同，本文中所有文字、數據、圖片均只適用于參考，閥門及配套設備的具體參數、結構尺寸參數、價格（開票情況及運費情況）等詳情，請來電或發郵件咨詢。咨詢熱線：13384845839(微信同號) 電話：0472-6868848　傳真：0472-6868848　商務QQ:896533501，郵箱：13384845839@163.com
