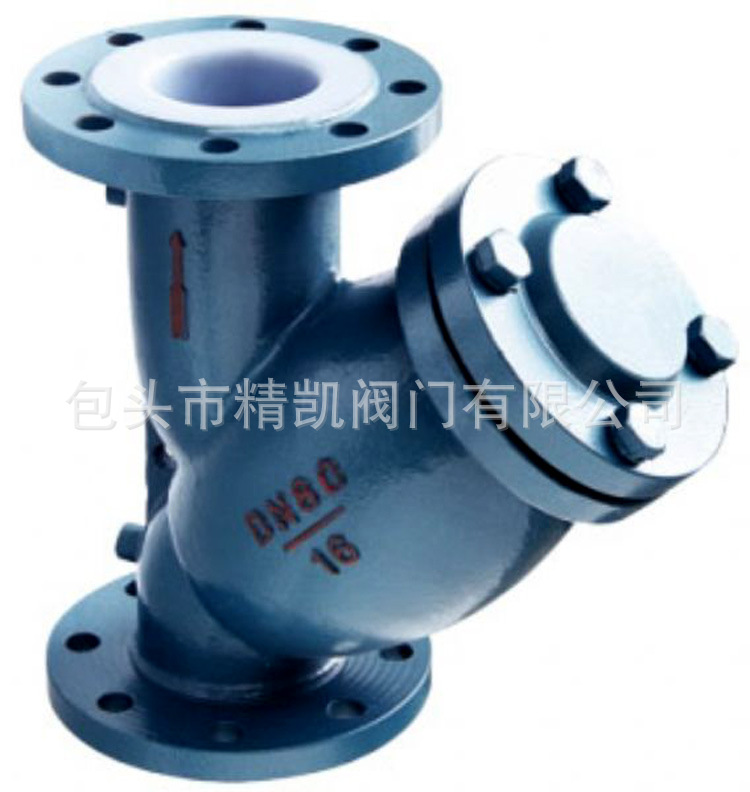

Y型襯氟過濾器概述
襯氟Y型過濾器一般通水網為20-60目/cm2，通氣網為40-100目/cm2，通油網為100-480目/cm2。可依據不同客戶的需求，針對不同介質給閥門做相應配置。由于過濾器內壁及濾網均采用耐腐蝕性極強的四氟制成，因此該產品被廣泛應用于各種腐蝕性管路中，起到一個保護設備的作用。
Y型襯氟過濾器技術標準
法蘭尺寸 | HG/T20592-2009 ASME16.5a |
公稱壓力試驗 | 0.6/1.0/1.6/2.5mMPa Class150 |
壓力試驗 | GB/T13927-92 API598 |
型號 | Y型、藍式 |
Y型襯氟過濾器主要零材料
序號 | 零件名稱 | 灰鑄鐵 | 碳鋼 |
Z | C | ||
1 | 閥體、閥蓋 | HT250/A 126 | WCB/A216 WCB |
2 | 過濾網 | PTFE（F4） | |
3 | 螺栓/螺母 | 35/45、A193 B7/A194 | |
4 | 襯里層 | FEP（F46）PCTFE（F3） | |
Y型襯氟過濾器PN1.0MPa主要連接尺寸
公稱通徑 | 主要鏈接尺寸 | |||||||
DN | NPS | L | D | D1 | D2 | f | b | z-d |
mm | inch | PN1.0MPa | ||||||
15 | 1/2 | 150 | 160 | 95 | 65 | 3 | 16 | 4-14 |
20 | 3/4 | 150 | 170 | 105 | 75 | 3 | 18 | 4-14 |
25 | 1 | 160 | 180 | 115 | 85 | 3 | 18 | 4-14 |
32 | 5/4 | 180 | 200 | 140 | 100 | 3 | 18 | 4-18 |
40 | 3/2 | 200 | 260 | 150 | 110 | 3 | 18 | 4-18 |
50 | 2 | 230 | 260 | 165 | 125 | 3 | 18 | 4-18 |
65 | 5/2 | 290 | 330 | 185 | 145 | 3 | 18 | 4-18 |
80 | 3 | 310 | 340 | 200 | 160 | 3 | 20 | 8-18 |
100 | 4 | 350 | 400 | 220 | 180 | 3 | 20 | 8-18 |
125 | 5 | 400 | 480 | 250 | 210 | 4 | 22 | 8-18 |
150 | 6 | 480 | 500 | 285 | 240 | 4 | 22 | 8-22 |
200 | 8 | 600 | 560 | 340 | 295 | 4 | 24 | 8-22 |
聲明：因各地客戶詢價情況不同，本文中所有文字、數據、圖片均只適用于參考，閥門及配套設備的具體參數、結構尺寸參數、價格（開票情況及運費情況）等詳情，請來電或發郵件咨詢。咨詢熱線：13384845839(微信同號) 電話：0472-6868848 傳真：0472-6868848 商務QQ:896533501，郵箱：13384845839@163.com
