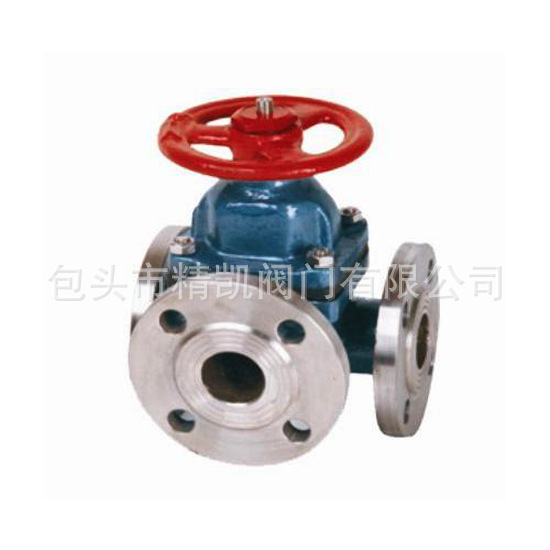

三通隔膜閥的啟閉件是一塊用軟質材料制成的隔膜，把內腔與閥蓋內腔及驅動部件隔開。采用橡膠或塑料等軟質密封制作的隔膜，密封性較好。由于隔膜為易損件，應視介質特性而定期更換。 三通隔膜閥用于含硬質懸浮物的介質；由于三通隔膜閥介質只與閥體和隔膜接觸，所以無需填料函，不存在填料函泄漏問題，對閥桿部分無腐蝕可能。
設計與制造：GB122239
結構長度：GB12221、JB1688
法蘭連接尺寸：GB4216、JB78
G49W(無襯里)、G49J(襯膠)三通隔膜閥用途
用途：本閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。
適用溫度：≤85℃、≤100℃、 ≤120℃、≤150℃（按照襯里和隔膜材料）
壓力等級：PN1.0
三通隔膜閥材料
閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、橡膠
隔膜：橡膠
閥瓣：鑄鐵
閥桿：碳鋼、不銹鋼
手輪：鑄鐵
測試
襯里層：電火花檢測
試驗與檢驗按GB/T13297標準
公稱壓力：PN（Mpa）
閥體：PN×1.5
密封：PN×1.1
結構特點
隔膜閥是一種特殊形式的截止閥；
1、彈性密封的開閉件，確保沒有內漏；
2、流線型的流道，使得壓力損失小；
3、沒有填料函，因此沒有外漏；
4、閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿零件不受介質侵蝕；
5、隔膜可更換，維護費用低；
6、襯里材料的多樣性，可適用于各種介質，并具有良好的耐腐蝕性。
部件列表：1、閥體 2、隔膜 3、閥瓣 4、閥桿 5、閥蓋 6、手輪
主要尺寸及重量
DN | 公稱壓力 | 工作壓力 | L | D | D1 | n-φd | F | H1 | H2 | D0 | 質量 |
25 | 1．0 | 1．0 | 160 | 96 | 115 | 85 | 4-14 | 108 | 120 | 66 | 5．5 |
32 | 180 | 118 | 135 | 100 | 4-18 | 138 | 157 | 96 | 8．5 | ||
40 | 200 | 135 | 145 | 110 | 4-18 | 147 | 167 | 96 | 12．5 | ||
50 | 230 | 150 | 160 | 125 | 4-18 | 167 | 192 | 96 | 17 | ||
65 | 290 | 182 | 180 | 145 | 4-18 | 194 | 229 | 165 | 24．5 | ||
80 | 310 | 210 | 195 | 160 | 4-18 | 212 | 252 | 230 | 33．5
|
