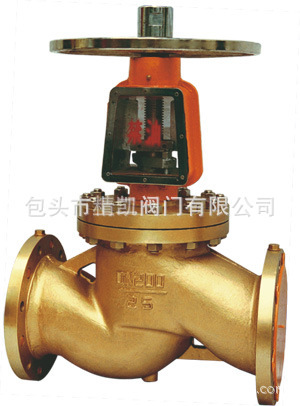

一、JY41W氧氣專用截止閥主要用途：
氧氣專用截止閥采用材質優良的硅黃銅或不銹鋼鑄造而成，具有機械強度高，耐磨損、安全性好等優點。使用在氧氣管路上，具有優良的防爆阻燃性能，消除了氧氣管路上的不安全因素。
二、JY41W氧氣專用截止閥特點：
1、防燃阻火：主要部件的材質為銅合金，屬不可燃材料，即使與高速氣流中的固體粒子碰撞也不會產生火花。因此，本閥具有很好的防燃阻火性能
2、安全可靠：本閥帶有防塵、防水、防油污裝置，所有與氧氣接觸的閥件在組裝前均經過嚴格脫脂和禁油措施，填料材質為聚四氟乙烯，可確保使用時安全可靠
三、JY41W氧氣專用截止閥性能參數：
公稱通徑（DN） | 15－400 | |||
公稱壓力（MPa） | 1.6 | 2.5 | 4.0 | |
試驗壓力 | 強度 | 2.4 | 3.75 | 6.0 |
密封 | 1.76 | 2.75 | 4.4 | |
適用溫度 | ≤200℃ | |||
適用介質 | 氧氣 | |||
閥體 | 硅黃銅、不銹鋼 | |||
閥桿 | 不銹鋼 | |||
閥芯 | 銅、不銹鋼 | |||
填料 | 聚四氟乙烯 | |||
四、JY41W氧氣專用截止閥連接尺寸：
公稱壓力 | 公稱通徑 | 尺寸 mm | 重量 | |||||||
L | D | K | D1 | D0 | C | H | Z-φd | |||
1.6 | 15 | 130 | 95 | 65 | 45 | 120 | 14 | 230 | 4-φ14 | 2 |
20 | 150 | 110 | 75 | 55 | 140 | 14 | 230 | 4-φ14 | 3 | |
25 | 160 | 115 | 85 | 65 | 140 | 14 | 310 | 4-φ14 | 4 | |
32 | 180 | 135 | 100 | 78 | 125 | 15 | 312 | 4-φ18 | 6.1 | |
40 | 200 | 145 | 110 | 85 | 160 | 16 | 328 | 4-φ18 | 8.2 | |
50 | 230 | 160 | 125 | 100 | 180 | 16 | 450 | 4-φ18 | 11 | |
65 | 290 | 180 | 145 | 120 | 320 | 18 | 530 | 4-φ18 | 28 | |
80 | 310 | 195 | 160 | 135 | 360 | 20 | 560 | 8-φ18 | 34 | |
100 | 350 | 210 | 180 | 155 | 400 | 20 | 618 | 8-φ18 | 43 | |
125 | 400 | 245 | 210 | 185 | 450 | 22 | 675 | 8-φ18 | 70 | |
150 | 480 | 280 | 240 | 210 | 450 | 24 | 743 | 8-φ23 | 95 | |
200 | 600 | 335 | 295 | 295 | 450 | 26 | 850 | 12-φ23 | 135 | |
2.5 | 15 | 130 | 95 | 65 | 45 | 120 | 16 | 230 | 4-φ14 | 5 |
20 | 150 | 105 | 75 | 55 | 140 | 16 | 230 | 4-φ14 | 7 | |
25 | 160 | 115 | 85 | 65 | 140 | 16 | 310 | 4-φ14 | 9 | |
32 | 180 | 135 | 110 | 75 | 125 | 18 | 312 | 4-φ18 | 13 | |
40 | 200 | 145 | 120 | 85 | 160 | 18 | 328 | 4-φ18 | 17 | |
50 | 230 | 160 | 125 | 100 | 180 | 20 | 450 | 4-φ18 | 20 | |
65 | 290 | 180 | 145 | 120 | 320 | 22 | 530 | 8-φ18 | 25 | |
80 | 310 | 195 | 160 | 135 | 360 | 22 | 560 | 8-φ18 | 35 | |
100 | 350 | 230 | 190 | 160 | 400 | 24 | 618 | 8-φ23 | 50 | |
125 | 400 | 270 | 220 | 188 | 450 | 28 | 675 | 8-φ25 | 75 | |
150 | 480 | 300 | 250 | 218 | 450 | 30 | 743 | 8-φ25 | 100 | |
200 | 600 | 360 | 310 | 278 | 450 | 34 | 850 | 12-φ25 | 150 | |
4.0 | 15 | 130 | 95 | 65 | 45 | 120 | 16 | 230 | 4-φ14 | 5 |
20 | 150 | 105 | 75 | 55 | 140 | 16 | 230 | 4-φ14 | 7 | |
25 | 160 | 115 | 85 | 65 | 140 | 16 | 310 | 4-φ14 | 9 | |
32 | 180 | 135 | 100 | 78 | 125 | 18 | 312 | 4-φ18 | 13 | |
40 | 200 | 145 | 110 | 85 | 160 | 18 | 328 | 4-φ18 | 17 | |
50 | 230 | 160 | 125 | 100 | 180 | 20 | 450 | 4-φ18 | 20 | |
65 | 290 | 180 | 145 | 120 | 320 | 22 | 530 | 8-φ18 | 25 | |
80 | 310 | 195 | 160 | 135 | 360 | 22 | 560 | 8-φ18 | 35 | |
100 | 350 | 230 | 190 | 160 | 400 | 24 | 618 | 8-φ23 | 50 | |
125 | 400 | 270 | 220 | 188 | 450 | 28 | 675 | 8-φ25 | 75 | |
150 | 480 | 300 | 250 | 218 | 450 | 30 | 743 | 8-φ25 | 100 | |
200 | 600 | 375 | 320 | 282 | 450 | 380 | 850 | 12-φ30 | 150
| |
