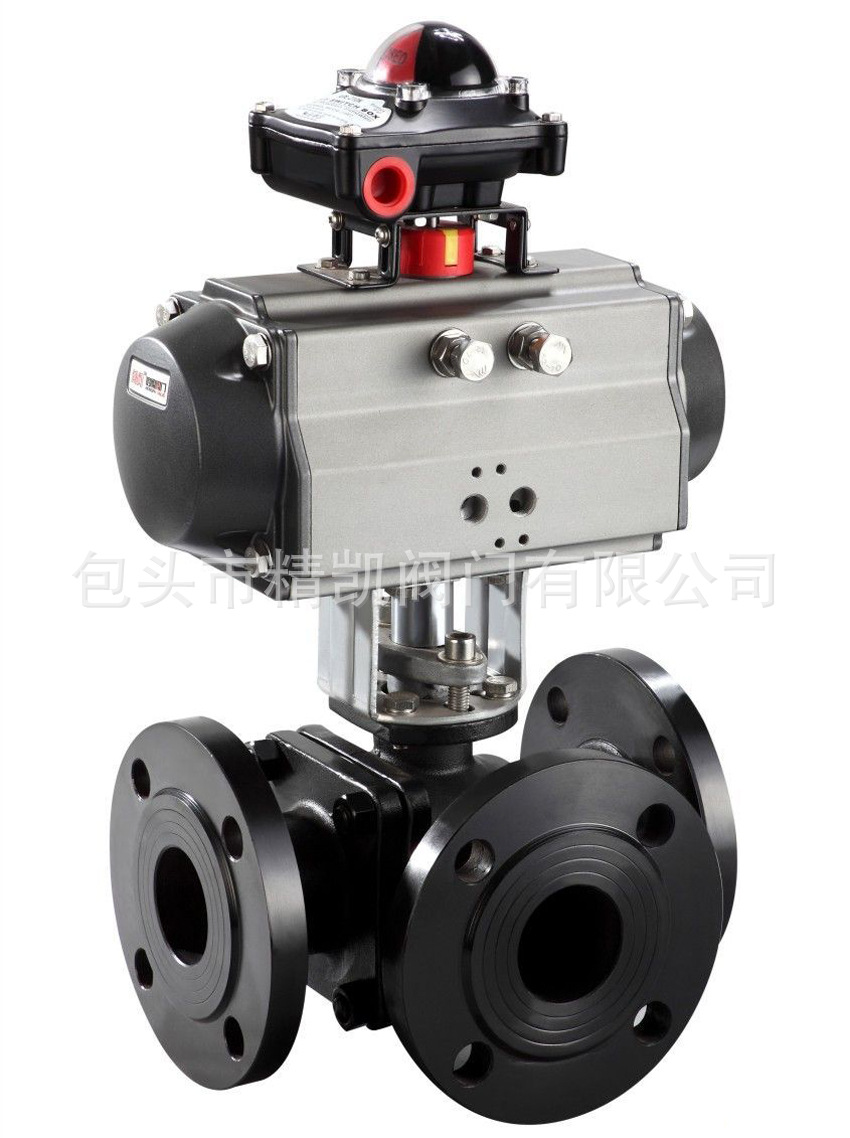

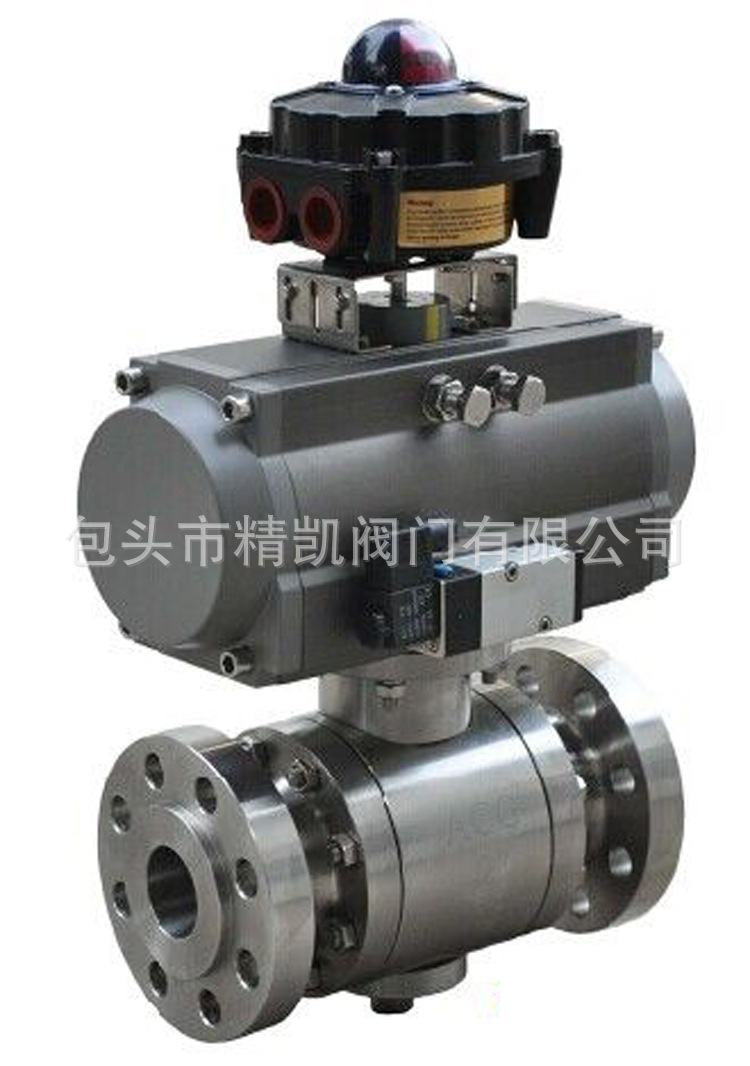

氣動防爆球閥概述：
氣動防爆球閥由氣動執行器和精密鑄造高平臺球閥組成，以凈化干燥壓縮空氣為動力源，接受氣信號或電氣閥門 定位器、電磁閥等附件，接受電信號進行工作，具有整體結構緊湊，開閉迅速操作簡單可靠性好等特點。
氣動防爆球閥設計特性:
■防火結構設計
■ISO 5211平臺設計便于安裝自動開關裝置
■閥桿與閥體之間防靜電裝置
■閥桿防爆出裝置設計
氣動防爆球閥應用標準:
■設計與制造:GB/T12237, ANSI B16.34, API 608
■結構長度:GB/T12221，ASME B16.10, JIS B2002
■法蘭尺寸 : GB/T9113，ASME B16.5, JIS B2212/JIS B2214
■檢驗與試驗 :GB/T13927
■防火測試: API 607 4th 1993
■壁厚:ASME B16.34
氣動防爆球閥工作原理
雙作用氣動執行器
氣動球閥打開：2口進氣、4口排氣，推動兩活塞分開向兩邊移動，輸出軸逆時針方向轉動
氣動球閥關閉：4口進氣、2口排氣，推動兩活塞向中心合攏，輸出軸順時針方向轉動
單作用氣動執行器
氣動球閥打開：2口進氣、4口排氣，推動兩活塞分開向兩邊移動，同時壓縮彈簧，輸出軸逆時針方向轉動
氣動球閥關閉：失氣或失電時，彈簧推動兩活塞合攏向中心移動，輸出軸順時針方向轉動
氣動防爆球閥 參數
氣動執行器 | 雙作用、單作用 |
驅動氣源 | 5－7bar壓縮空氣 |
氣動附件 | 限位開關、定位器、電磁閥 過濾減壓閥、手輪機構 |
公稱通徑 | DN15-250mm |
公稱壓力 | 1.6-4.0MPa |
適用溫度 | PTFE:-30~+180℃ PPL:-30~+250℃ |
連接方式 | 法蘭 |
閥體材質 | 304、316、316L、WCB |
閥板材質 | 304、316、316L、WCB |
閥座襯里 | PTFE、PPL |
適用介質 | 蒸汽、水液，氣體等 |
氣動球閥主要零部件材質
名稱 | 材料(材料代號) | ||
C | P | R | |
左閥體 | WCB | ZG1Cr18Ni9Ti | ZG0Cr18Ni12MO2Ti |
右閥體 | WCB | ZG1Cr18Ni9Ti | ZG0Cr18Ni12MO2Ti |
球芯 | WCB | 1Cr18Ni9Ti | 0Cr18Ni12MO2Ti |
密封圈 | 聚四氟乙烯 (F) 或高強度復合聚四氟乙烯 (PPL) | ||
填料 | 聚四氟乙烯或柔性石墨 | ||
氣動球閥尺寸圖
氣動球閥GB國標數據
通徑 | 英寸 | 壓力(Mpa) | 尺寸 | |||||||
L | D1 | D2 | D3 | D4 | T | H | n-￠m | |||
15 | 1/2 | 1.6 2.5 4.0 | 130 | 15 | 46 | 65 | 95 | 14 | 48 | 4-14 |
20 | 3/4 | 130 | 20 | 56 | 75 | 105 | 16 | 53 | 4-14 | |
25 | 1 | 140 | 25 | 65 | 85 | 115 | 16 | 58 | 4-14 | |
32 | 1 1/4 | 165 | 32 | 76 | 100 | 140 | 18 | 71 | 4-18 | |
40 | 1 1/2 | 165 | 38 | 84 | 110 | 150 | 18 | 76 | 4-18 | |
50 | 2 | 203 | 50 | 99 | 125 | 165 | 20 | 85 | 4-18 | |
65 | 2 1/2 | 1.6 | 222 | 64 | 118 | 145 | 185 | 20 | 101.5 | 4-18 8-18 |
2.5/4.0 | 22 | |||||||||
80 | 3 | 1.6 | 241 | 76 | 132 | 160 | 200 | 20 | 111.5 | 8-18 8-18 |
2.5/4.0 | 24 | |||||||||
100 | 4 | 1.6 | 305 | 100 | 156 | 180 | 220 | 22 | 140 | 8-18 8-22 |
2.5/4.0 | 190 | 235 | 24 | |||||||
125 | 5 | 1.6 | 356 | 125 | 184 | 210 | 250 | 22 | 183 | 8-18 8-26 |
2.5/4.0 | 220 | 270 | 26 | |||||||
150 | 6 | 1.6 | 394 | 150 | 211 | 240 | 285 | 24 | 201 | 8-22 8-26 |
2.5/4.0 | 250 | 300 | 28 | |||||||
200 | 8 | 1.6 | 457 | 200 | 266 | 295 | 340 | 24 | 252 | 12-22 12-26 12-30 |
2.5 | 274 | 310 | 360 | 30 | ||||||
4.0 | 284 | 320 | 375 | 24 | ||||||
250 | 10 | 1.6 | 533 | 250 | 319 | 355 | 405 | 26 | 310 | 12-26 12-30 12-33 |
2.5 | 330 | 370 | 425 | 32 | ||||||
4.0 | 345 | 385 | 450 | 38 | ||||||
