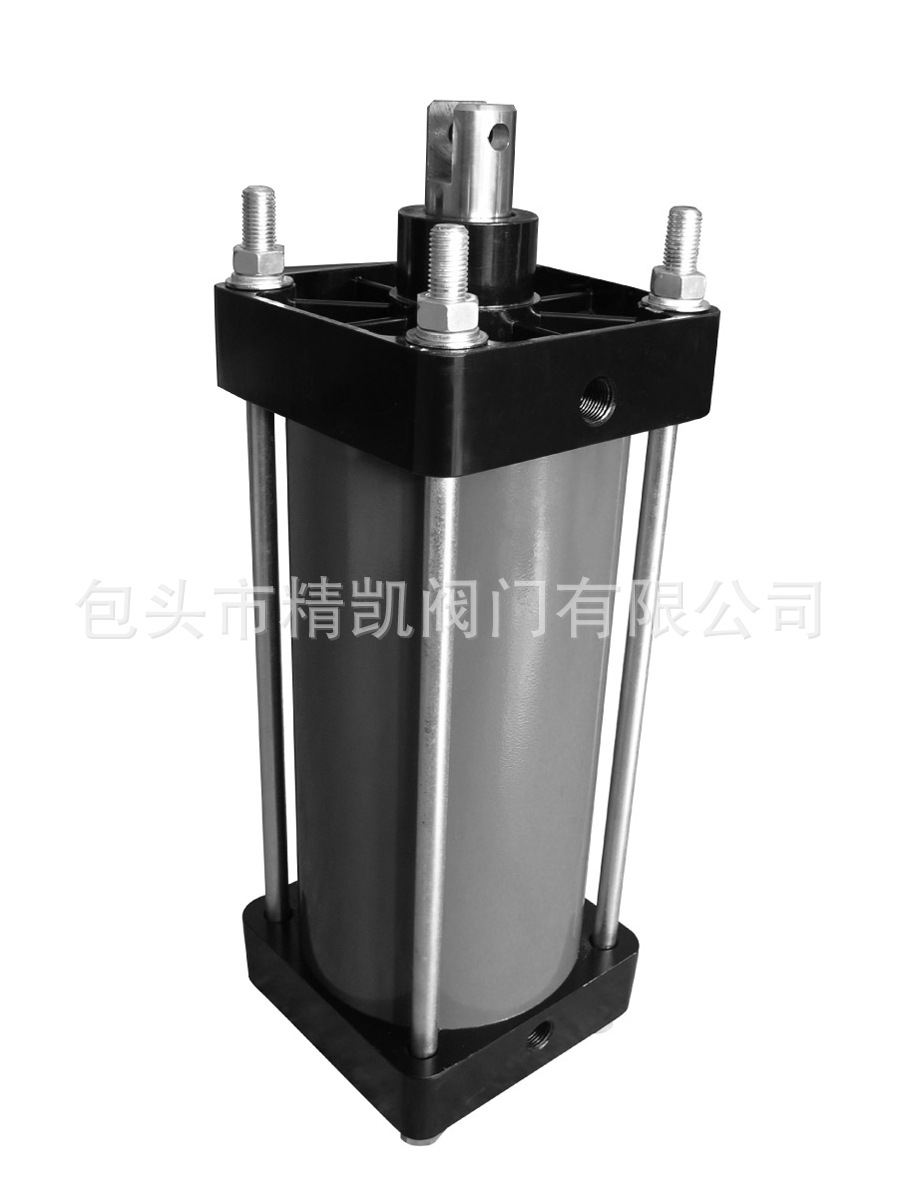

XC系列氣動執行器：ZXC系列氣動執行器專為解決在用手動閥門，通過閥門的不同支架可驅動相配公稱通徑閥門，而直接裝置管線系統，實現就地/遠程自動控制閥。具有可靠性設計，標準化的配置，運行平穩，啟/閉時間短，斷信號時，具有保護功能，能源故障備有氣動/手動轉換裝置。
1、氣動
打開平衡閥，關閉氣源
輕松轉動手輪，逐漸使手柄推移手動指牌位置；
轉動手輪逆時針閥門關，順時針閥門為開。
2、手動--->氣動（有氣源時）
打開氣源，關閉平衡閥；
輕松轉動手輪，手柄回復氣動指牌位置，即閥門自動控制。
嚴禁敲打或撞擊手柄
參數說明：
產品特性
ZXC系列氣動執行器專為解決在用手動閥門，通過閥門的不同支架可驅動相配公稱通徑閥門，而直接裝置管線系統，實現就地/遠程自動控制閥。具有可靠性設計，標準化的配置，運行平穩，啟/閉時間短，斷信號時，具有保護功能，能源故障備有氣動/手動轉換裝置。
技術參數
配 | 公稱通徑（DN/mm） | 50～700 | |||||
公稱壓力（DN/MPa） | 1.6～10.0 | ||||||
氣缸類型 | 單缸單活塞雙動作/雙缸雙活塞雙動作（任選） | ||||||
工作介質 | 經凈化壓縮空氣 | ||||||
介質溫度 | 5～55℃（低于5℃的壓縮空氣需經特殊除水處理） | ||||||
工作環境 | 潮濕、多塵、易燃、易爆 | ||||||
氣缸操作壓力（MPa） | 0.25～0.5 | ||||||
閥 | 公稱通徑（DN/mm） | 50～100 | 125～200 | 250～300 | 350～400 | 500～600 | 700 |
開關全行程切斷時間/S | ＜4 | ＜8 | ＜13 | ＜16 | ＜22 | ＜25 | |
氣動/手動裝置形式 | 手輪上裝式/手輪中間式（任選） | ||||||
氣動/手動裝置操作 | 詳見指示牌所示、操作要領 | ||||||
閥門控制型式 | 單電控/雙電控（任選）可提供防爆型 | ||||||
執行機構與閥連接 | 氣動控制閥數據單 | ||||||
執行機構尺寸
公稱通徑（DN/mm） | 50 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 |
氣缸內徑（mm） | 120～160 | 200 | 300 | 360 | 400 | 615 | ||||||||
單缸高度（H/mm） | 405 | 475 | 525 | 565 | 605 | 780 | 830 | 930 | 1000 | 1080 | 1130 | 1200 | 1300 | 1450 |
雙缸高度（H/mm） | 560 | 630 | 680 | 720 | 760 | 930 | 980 | 1080 | 1150 | 1230 | 1280 | 1350 | 1450 | 1600 |
執行機構控制配件技術參數
項目\\型號名稱 | LLF 3 25 | VAP ASCO | 防爆軟管 | 限位開關（回訊器） |
性能規范 | 隔爆型 本安型 使用壓力：0.02-0.1MPa | 24VDC | 耐壓：2.0MPa | 220VDC |
氣源連接螺紋 | 通徑6mm/3-M12×1.25 | 接口直徑 | ||
電源進線防爆軟管接螺紋 | M27×1.5、G3/4 | |||
回訊器進線防爆軟管連接螺紋 | M16×1、G1/2 | M16×1.5、Z1/2（進口） | ||
閥門公稱直徑配氣源銅管直徑 | DN50～150mm配φ8×1 | |||
備注 | ·手控裝置有自鎖機構 | ·VPA和ASCO電磁閥、限位開關的控制 | ||
